کابل شبکه CU

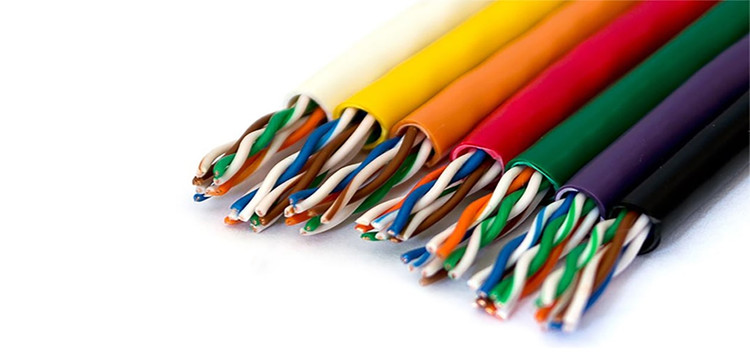

واژه UTP مخفف عبارت Unshielded  Twisted Pair  به معنای زوج های بهم تابیده بدون شیلد است. این مدل از کابل های شبکه از جفت سیم هایی تشکیل شده اند که دو به دو به هم تابیده شده است. کابل های شبکه UTP با وجود نویزپذیری نسبت به سایر کابل های شبکه محافظ دار جزء پرکاربردترین و مقرون به صرفه ترین کابل های شبکه هستند. کابل UTP به دلیل عدم وجود شیلد و محافظ نسبت به سایر انواع کابل های شبکه نویز و پارازیت روی آنها تاثیر بیشتری می گذارد. اما انتقال اطلاعات در این مدل از کابل ها متعادل تر است. از این کابل ها بیشتر در محیط هایی استفاده می شود که نویز کمتری وجود داشته باشد.

کابل SFTP بسیار مشابه کابل FFTP است. به این ترتیب که زوج سیم های تابیده شده هر کدام به طور جداگانه با فویل محافظت می شوند و تمام آنها نیز به طور کلی محافظ دارند. تفاوت SFTP با FFTP در نوع محافظ کلی سیم هاست. در FFTP محافظ به صورت فویل است و در SFTP از شیلد با بافتی انعطاف پذیر و از نظر مکانیکی محکم استفاده شده است. این نوع از محافظ به کاهش تداخل سیم های مجاور و سایر کابل ها کمک می کند. البته به تمام کابل هایی که در آنها شیلد محافظ تعبیه شده است در اصطلاح عموم SFTP گفته می شود فارغ از این که فویل در کاور کلی یا زوج سیم ها به کار برده شده باشد. چرا که S در نام آنها معرف استفاده از شیلد در کابل است. در گروه بندی جدید به کابل هایی که زوج سیم های آنها به صورت زوج زوج با فویل محافظت می شوند CAT7 گفته می شود در واقع گتگوری این کابل ها را مجزا کرده اند.

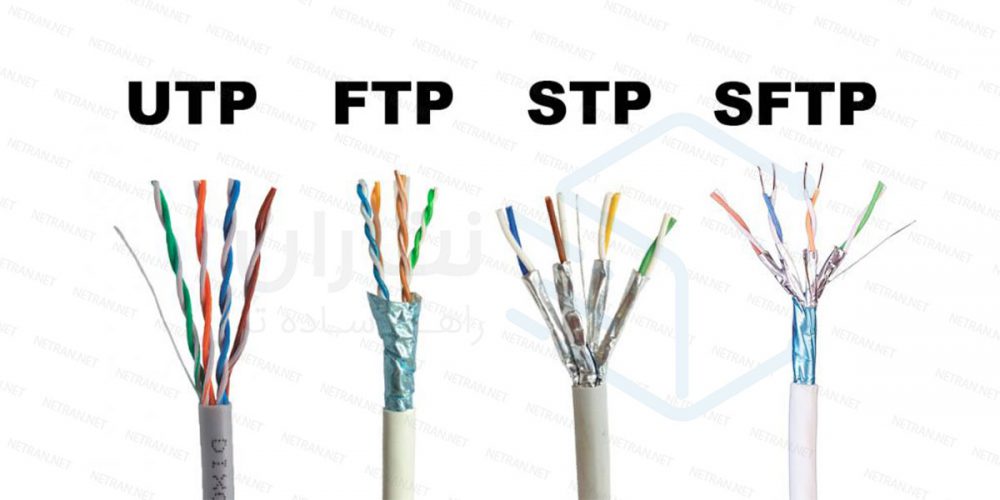

انواع کابل شبکه و تفاوت کابل شبکه UTP و SFTP

تاثیر نویز روی انواع کابل شبکه بر اساس ساختار فیزیکی داخل کابل تغییر می‌کنه. به‌طور کلی کابل های شبکه رو از نظر لایه‌های فیزیکی به دو دسته‌ی شیلددار ( STP یا FTP ) و بدون شیلد ( UTP ) تقسیم می‌کنن. برای یادگیری نام‌گذاری کابل های شیلددار و کابل های بدون شیلد باید به تفاوت این دو نوع بیشتر توجه کنیم. حرفی (یا حروفی) که قبل از TP میاد، به لایه‌ی حفاظتی دور زوج سیم های به هم تابیده اشاره می‌کنه؛ اما حرفی (یا حروفی) که در ابتدای عنوان کابل (معمولا قبل از اسلش) میاد، لایه‌ی حفاظتی کلی رو که در زیر روکش قرار می‌گیره توضیح میده.

کابل UTP  دارای 4 زوج سیم به هم تابیده ای است که توسط هیچ لایه محافظ از جنس فویلد و شیلد محافظت نمی شود. این محافظ نه به صورت کلی و نه به صورت جداگانه وجود ندارد. اما در پاسخ به کابل SFTP چیست به زوج های بهم تابیده ای اشاره شد که علاوه بر ژاکت محافظتی به وسیله شیلد و فویل نیز محافظت می شوند. به همین دلیل است که کابل UTP نسبت به SFTP ارزان تر است.
